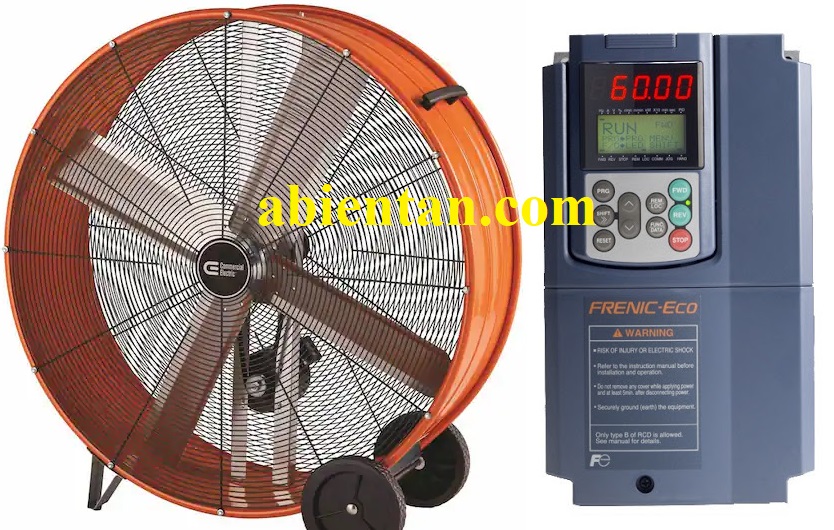

Biến tần cho quạt gió công nghiệp là giải pháp giúp điều chỉnh lưu lượng gió linh hoạt, tiết kiệm điện năng và bảo vệ động cơ hiệu quả. Tuy nhiên, để hệ thống vận hành ổn định và đạt hiệu suất cao, cần lựa chọn đúng công suất, chế độ điều khiển, phương pháp đấu dây và cài đặt phù hợp. Bài viết dưới đây sẽ hướng dẫn chi tiết cách chọn và sử dụng biến tần cho quạt gió công nghiệp, đồng thời chia sẻ những lưu ý quan trọng trong quá trình lắp đặt và vận hành.
Giới thiệu
Quạt gió công nghiệp là thiết bị không thể thiếu trong nhiều lĩnh vực sản xuất và dân dụng, có nhiệm vụ cấp gió, hút gió, thông gió, làm mát, hút khói hoặc sấy khô tùy theo từng ứng dụng.
Trong hệ thống lò hơi, quạt cấp không khí vào buồng đốt và hút khói thải qua đường ống. Các lò sấy sử dụng quạt để thổi luồng khí nóng vào nguyên liệu, giúp quá trình sấy diễn ra nhanh và đồng đều. Trong ngành luyện kim, dây chuyền làm nguội thép sử dụng các quạt công suất lớn để giải nhiệt sản phẩm. Máy cắt vải tự động dùng quạt hút chân không để cố định phôi vải trong quá trình gia công. Tại các trang trại chăn nuôi heo, gà, quạt thông gió giúp lưu thông không khí, giảm nhiệt độ, giảm độ ẩm và hạn chế sự phát triển của vi khuẩn, vi rút.
Chính vì được ứng dụng rộng rãi trong nhiều ngành nghề, việc lắp đặt biến tần để điều chỉnh tốc độ quạt, tiết kiệm điện năng và nâng cao tuổi thọ hệ thống ngày càng trở thành giải pháp phổ biến.
Lợi ích của biến tần
- Thay đổi tốc độ quay của quạt theo nhu cầu thực tế, từ đó điều chỉnh lưu lượng và áp suất gió phù hợp, giúp tiết kiệm điện năng, giảm tiếng ồn và nâng cao hiệu quả vận hành.
- Đối với những nơi chỉ có điện dân dụng 1 pha 220 V, có thể sử dụng biến tần nguồn vào 1 pha 220 V, ngõ ra 3 pha để vận hành động cơ 3 pha mà không cần đầu tư kéo điện 3 pha.
- Tích hợp nhiều chức năng bảo vệ như quá dòng, quá tải, quá áp, thấp áp, mất pha, quá nhiệt và chạm đất (tùy từng dòng biến tần), giúp giảm nguy cơ hư hỏng động cơ và nâng cao độ tin cậy của hệ thống.
- Hỗ trợ theo dõi các thông số như tần số, điện áp, dòng điện, công suất, tốc độ động cơ và trạng thái hoạt động thông qua màn hình hiển thị hoặc kết nối truyền thông (RS-485, Modbus…), giúp việc giám sát, chẩn đoán và bảo trì hệ thống thuận tiện hơn.
Cách chọn
- Kiểm tra động cơ hiện đang sử dụng là 1 pha hay 3 pha, điện áp định mức 220 V hay 380 V, công suất (kW/HP) và dòng điện định mức để lựa chọn biến tần phù hợp.
- Đối với quạt gió và bơm nước, nên ưu tiên biến tần dòng tải nhẹ (Normal Duty) hoặc tải thường, vì có giá thành thấp hơn nhưng vẫn đáp ứng tốt yêu cầu vận hành.
- Với các quạt công suất lớn hoặc quạt có quán tính cao, nên chọn biến tần hỗ trợ chức năng dò tìm tốc độ động cơ (Speed Search/Flying Start). Chức năng này giúp biến tần bắt đúng tốc độ của quạt đang quay tự do sau khi mất điện hoặc khi khởi động lại, hạn chế báo lỗi quá dòng và giảm sốc cơ khí.
- Nếu hệ thống cần duy trì lưu lượng hoặc áp suất gió ổn định theo tín hiệu từ cảm biến, nên chọn biến tần tích hợp bộ điều khiển PID, giúp tự động điều chỉnh tốc độ quạt theo nhu cầu thực tế và tiết kiệm điện năng.
- Một số quạt sử dụng động cơ đồng bộ (Permanent Magnet/Synchronous Motor), vì vậy cần chọn biến tần có chế độ điều khiển tương thích. Không phải mọi dòng biến tần đều hỗ trợ loại động cơ này.
- Nếu hệ thống đã lắp biến tần, hãy chụp rõ tem nhãn (Model Nameplate) của biến tần cũ để nhà cung cấp tư vấn đúng model hoặc lựa chọn sản phẩm tương đương, giúp lựa chọn đúng model tương đương, giảm thời gian lắp đặt và cài đặt..
Đấu dây
- Đấu dây động lực: Nguồn cấp cho biến tần thường đấu vào các chân R–S–T hoặc L1–L2–L3 (đối với nguồn 3 pha), còn động cơ đấu trực tiếp vào các chân U–V–W hoặc T1–T2–T3 (tùy từng hãng). Nên sử dụng dây dẫn có tiết diện phù hợp theo dòng điện định mức và bấm đầu cos để tăng độ tiếp xúc, giảm phát nhiệt tại các đầu nối.
- Lệnh chạy thường được điều khiển từ các đầu cực Terminal. Chân chung thường ký hiệu COM, CM hoặc GND, chân chạy thuận thường là FWD, STF, S1 hoặc DI1, tùy theo từng dòng biến tần. Có thể đấu với công tắc, nút nhấn hoặc ngõ ra số của PLC.
- Nguồn tham chiếu tốc độ thường sử dụng ngõ vào analog AI1 và GND/ACM. Tín hiệu có thể lấy từ biến trở ngoài, tín hiệu analog 0–10 V, 4–20 mA hoặc ngõ ra analog của PLC (tùy từng dòng biến tần).
Lưu ý
- Cài đặt đúng các thông số trên nhãn động cơ như điện áp, dòng điện, công suất, tần số và tốc độ định mức để các chế độ điều khiển và bảo vệ của biến tần hoạt động chính xác.
- Không nên cài tần số tối đa quá cao so với tốc độ thiết kế của quạt, vì có thể gây rung, tăng tiếng ồn, quá tải động cơ hoặc làm hỏng cánh quạt.
- Sau khi đấu dây, cần chạy thử để kiểm tra chiều quay. Nếu quạt quay ngược, chỉ cần đảo vị trí bất kỳ hai trong ba dây pha U–V–W để quạt quay đúng chiều và tạo lưu lượng gió theo thiết kế.
- Thời gian tăng tốc và giảm tốc nên phù hợp với công suất và quán tính của quạt. Không nên cài quá ngắn vì dễ phát sinh lỗi quá dòng (Over Current) hoặc quá áp (Over Voltage), đặc biệt đối với quạt công suất lớn.
- Nên đặt biến tần ở nơi khô ráo, thông thoáng, tránh ánh nắng trực tiếp, độ ẩm cao, bụi bẩn, hơi dầu hoặc các hóa chất ăn mòn để tăng tuổi thọ thiết bị.
- Thường xuyên kiểm tra quạt giải nhiệt của biến tần. Nếu quạt quay yếu, phát tiếng ồn hoặc ngừng hoạt động, cần thay thế kịp thời để tránh biến tần bị quá nhiệt.
- Định kỳ thổi hoặc hút bụi bên trong biến tần, đồng thời kiểm tra các đầu nối dây, siết lại các terminal nếu cần để đảm bảo tiếp xúc tốt và giảm nguy cơ phát sinh sự cố trong quá trình vận hành.
